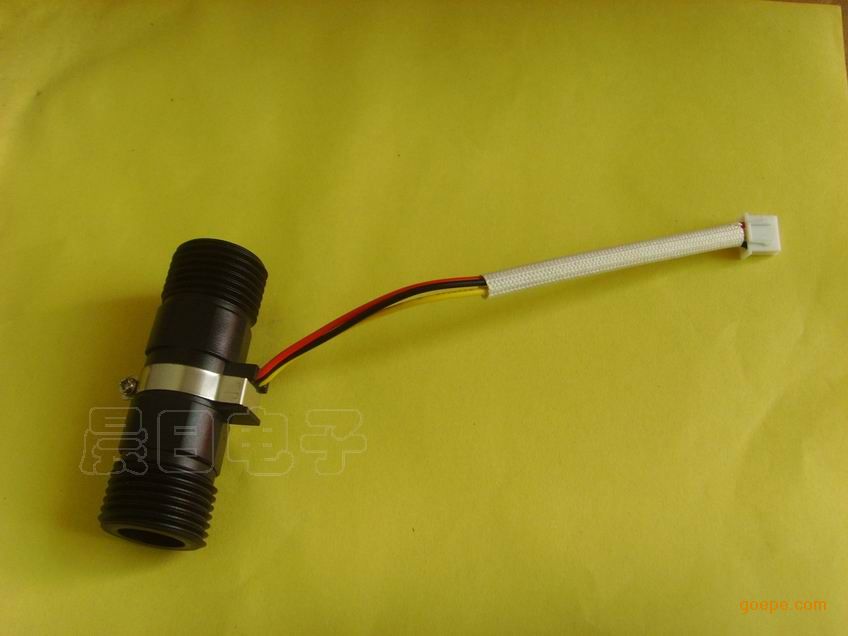

饮水机流量传感器/咖啡机流量传感器/水处理设备流量传感器

文件名称

水流量传感器检验标准

文件编号

制订部门

技术部

发行部门

发行日期

20110126

零部件名称

水流量传感器

零部件型号

BTL-B03- 88Q（PC+ABS）

适用范围:

饮水机，纯水机，咖啡机，水处理设备等

引用 标准

GB/T2828(逐批检查抽样程序/适用于连续批的检查)

^制定:_{(签名/日期)}

^核准:_{(签名/日期)}

一.技术要求:

序号

技术项目

技术标准

检验方法

缺陷等级

1

产品外观

符合设计

外部尺寸及表示内容与规定程序批准的图样和技术文件一致.安装配合良好,有永久的流量方向标志.

主

表面无明显裂纹,碰伤,毛刺及变形等缺陷.

次

2

配线机械强度

≥30N/任意方向

用拉力计拉上配线的一端,在任意缓慢施加1min/30N力,配线不能有松脱现象。

主

3

流量特性

F=（88*Q）误差±2%

在水流量传感器进水端施加2～12L/min水流,其输出频率特性应符合标准要求,式中F为频率单位HZ,Q为流量单位L/min.

主

4

高电平幅度

≥4.7V

水流量传感器接上5V电源,并通过8L/min水流,使用示波器直接测量,也可以人为将水流量传感器处于高电平,用万用表电压档测试.

主

5

低电平幅度

≤0.5V

6

电气强度

1250V/min

在外壳与任意一条引线,实验电压1250V,整定电流8mA,实验时间1min,不击穿,不闪络.

主

7

绝缘电阻

≥100MΩ

在外壳与任意一条引线间用直流500V/测量绝缘电阻.

主

8

输出占空比

50%±10%

水流传感器接上5V电源,并通过8L/min水流,使用示波器直接测量.

主

9

耐低温

流量特性,输出波形应符合技术要求.

1)将样品放置在-20℃恒温箱内2h,取出放置1h,2)再将样品放置在90℃恒温箱内2h,取出放置1h,3)然后再将样品放置在-20℃恒温箱内0.5h,放入90℃恒温箱内0.5h,重复第3项5个周期检查.

主

10

耐高温

主

11

耐热冲击

主

12

耐潮湿

将样品放到温度40±2℃,相对湿度90%～95%RH环境中48h,再在常温下放置2h后确认,重新检验个项参数并且零件无裂纹,松弛,变形等异常情况.

主

13

耐水压测试

≤0.35Mpa

将水流量传感器一端堵塞,在另一端施加0.35Mpa水压,水流传感器应无任何泄漏.

主

一.技术要求:

序号

技术项目

技术标准

检验方法

缺陷等级

14

振动实验

经过振动频率
